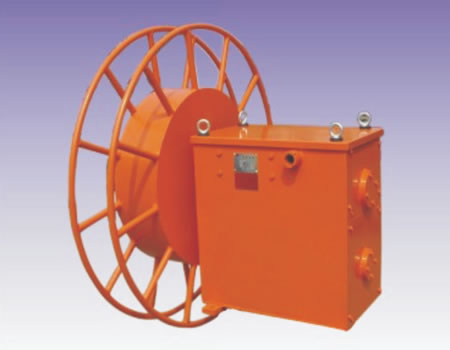

彈力電纜卷筒懸臂式

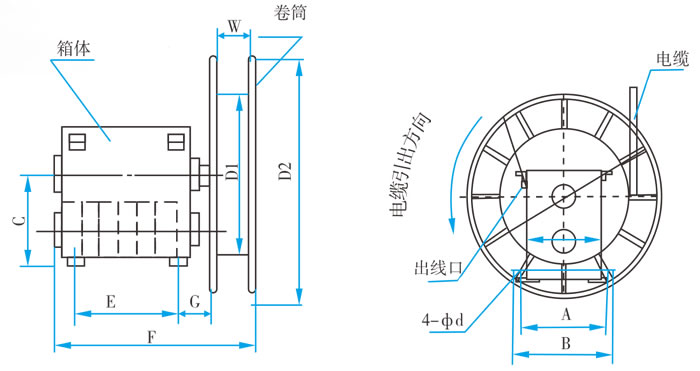

外形尺寸圖：

外形尺寸表：

外形序號
尺寸		 A B C D1 D2 d E F W 重量
1 410 450 462 800 1200 18 520 950 200 360
2 800 1300 370
3 900 1400 380
4 784 834 474.7 800 1200 18 520 950 200 650
5 800 1400 660
6 900 1500 250 670

主要技術參數：

電纜型號規格 允許電流
A（40℃時）		 50m系列
 		 外形序號 60m系列 外形序號 70m系列 外形序號 80m系列 外形序號 100m系列 外形序號
芯數×截面
(mm2)		 連續 1分開
1分關
YC型
3×25+1×10		 91 125 JTD125-50-4-III 2 JTD125-60-4-III 2 JTD125-70-4-III 2 JTD125-80-4-III 5 JTD125-100-4-III 6
JTD125-50-4-III 2 JTD125-60-4-III 5 8 / /
YC型
3×35+1×10		 113 150 JTD150-50-4-III 2 JTD150-60-4-III 6 JTD150-70-4-III 6 JTD150-80-4-III 6 JTD150-100-4-III 6
JTD150-50-4-III 5 JTD150-60-4-III 6 / / / /
YC型
3×50+1×16		 140 190 JTD190-50-4-III 2 JTD190-60-4-III 5 JTD190-70-4-III 6 JTD190-80-4-III 6 / 1
CRHF
10×25		 12 20 JTD20-50-10-III 2 JTD20-60-10-III 5 JTD20-70-10-III 6 JTD190-80-14-III 6 / 1
CRHF
12×25		 12 20 JTD20-50-12-III 1 JTD20-60-12-III 2 JTD20-70-12-III 2 / / / 1
YC型
3×10+1×16		 50 65 JTD65-50-4-III 1 JTD65-60-4-III 2 JTD65-70-4-III 3 JTD65-80-4-III 2 JTD100-60-4-III 2
電纜型號規格 允許電流
A（40℃時）		 20m系列 外形序號 30m系列 外形序號 40m系列 外形序號 / / / /
芯數×截面
(mm2)		 連續 1分開
1分關
YC型
3×25+1×10		 91 125 JTF125-20-4-III 1 JTF125-30-4-III 1 JTF125-40-4-III 3 / / / /
YC型
3×35+1×10		 113 150 JTF150-20-4-III 1 JTF150-30-4-III 2 JTF150-40-4-III 4 / / / /



選型主要事項：

1、本系列卷筒僅適應于第1頁安裝方式示意圖中方式C、D，即卷筒安裝在移動物體上,又可安裝在地面上。

2、電纜用戶自備

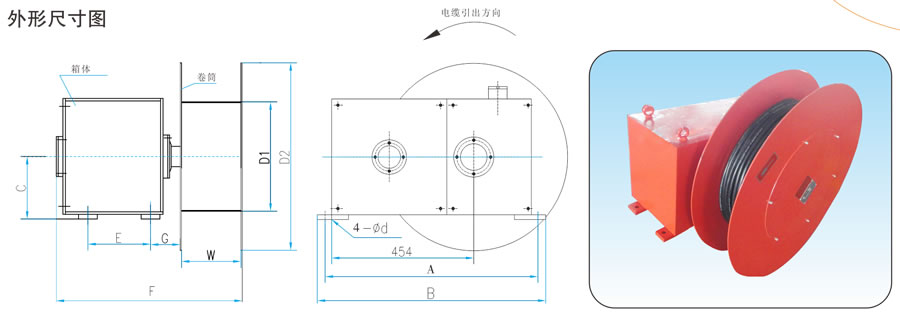

外形尺寸表

外形序號
尺寸		 A B C D1 D2 d E F G W 重量
1 680 730 200 350 600 18 200 670 95 250 285
2 300 770 290

主要技術參數

電纜型號規格 30m系列 外形序號 40m系列 外形序號 50m系列 外形序號
YC3×6+1×4 JTD50-30-4-III 1 JTD50-40-4-III 1 JTD50-50-4-III 1

YC3×10+1×6+6×1.5

 JTD65-30-10-III 2
YC3×10     JTD65-40-3-III 1

選型主要事項

1、本系列卷筒僅適應于第1頁安裝方式示意圖中方式C、D，即卷筒安裝在移動物體上,又可安裝在地面上。

2、電纜用戶自備。
